HBL型并联恒功率电热带由于其多个发热节在整个长度并联相接，故简称为并联式恒功率电热带。

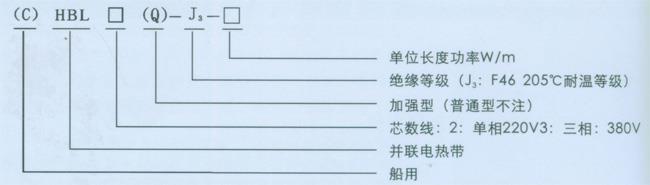

1、  产品型号：

例：a.HBL2(Q)-J3-30表示每米功率为30W的单相加强型恒功率并联电热带

      b.HBL3(Q)-J3-40表示每米功率为40W的三相功率并联电热带。

2、产品结构及工作原理

（1）恒功率并联电热带结构（见图一、二）

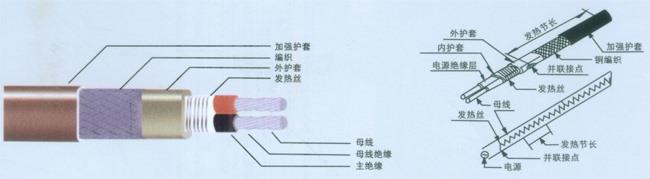

图一：HBL2型恒功率并联电热带结构示意图

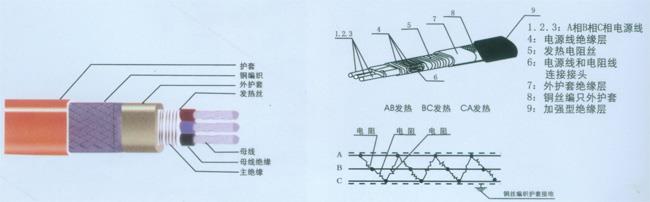

图二：HBL2恒功率并联电热带结构示意图及电气原理图

（2）工作原理

        电源母线为二根或三根平行绝缘铜导线，并在其表面上绕缠电热丝，并将该电热丝每隔一定距离（“即发热节长”）与母线连接，形成连续并联电阻，母线通电后，各并联电阻发热，因而形成一条连续的加热带。

3、产品规格及主要技术指标（见表一）：

        #流体维持温度：是指管道内介质需要维持的较高工艺温度，一般不应超过本表规定值。#15W/M、25W/M、35W/M、45W/M、55W/M、电热带为非标，可向本公司咨询订购根据用户需要也可供应。特殊工作电压24V、35V、45V、55V、110V。

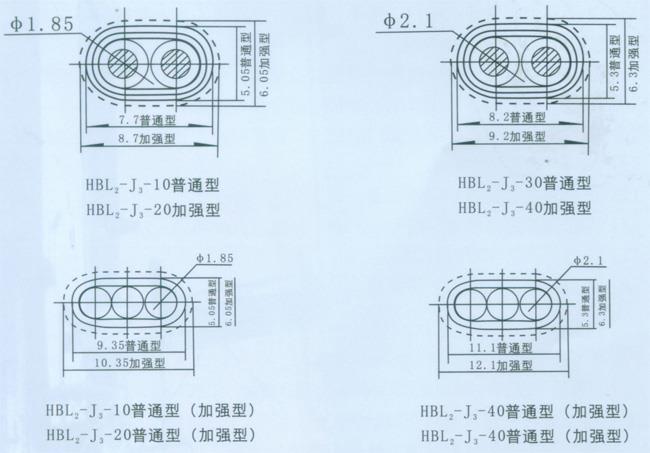

4、产品截面尺寸，见图三

图三：HBL型电热带截面尺寸

5、产品特点

        恒功率并联电热带单位长度的发热量恒定，使用的电热带越长输出的总功率越大。该电热带在现场能实际需要长度任意剪切。此外，电热带因富有柔软性，可以很方便地紧贴在管道表面，电热带外层的金属蔽网可以防止静电产生并接地，它不仅提高了电热带的整体强度，还起着传热和散热的作用。

        恒功率并联电热带与温控器配合使用时。可以维持管道或加热体的介质温度。

        加强型恒功率电热带是在普通型电热带外层再包复一层绝缘层，其余结构与普通电热带相同。加强型电热带的主要特点普通型电热带机械强度高，防腐能力强，但导热性能略低，它主要使用于地下敷设的管道和有腐蚀性气体的场合，由于母线截面积有限，为避免降压太大，故在单点电源单向输出时的长度有一定限度，当单点电源双向输出时，使用长度可以增加一倍（见表一、图四）。如需要伴热的管线更长，则可采用多点电源供电，或采用我公司生产的HCL型串联式电热带（简介见后页）。

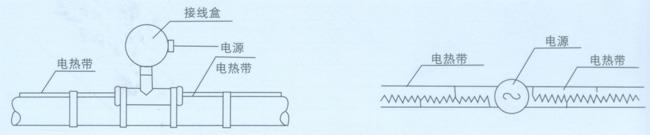

图四：单点电源双向输出图

三相电热带除有单相电热带的特点外，同时还具有使用长度长，发热均匀性较好，能均衡电网负荷等特点。

安装电热带与控制电器一般有过载，短、漏电，过热保护。

6、产品应用场合：

        电热带主要使用于管道、阀门、泵体、储罐、反应塔、仪表箱等防冻和保温，或者维持仪表管线的工艺温度。具体应用场合主要有：

（1）在正常情况下连续流动的低凝固管线使用，可避免介质因停止流动而凝固。

（2）需要严格控制作业温度的液体管线的伴热和保温。

（3）寒冻地区自来水管线及阀门的防冻，排水管抽水管和冷凝管路的防冻。

（4）海洋平台管道的防冻。

（5）一般管线和仪表的伴热保温。

（6）井口采油竖井伴热（取代水防套），污水井伴热。

（7）机场跑道防冰雪封冻。

（8）混凝土制品的防冻养护。

7、防爆说明：

        电热带按GB3836.1-2000和GB3836.3-2000即爆炸性环境用防爆电器设备“通用要求”和增安型电器设置要求设计制造。防爆炸等级为“e ll T3-T6”，防爆合格证证号CNEX02、433U。产品具有阻燃性，与增安型电器附件配套后，适用于不受外力直接冲击的工厂一区，二区爆炸性气体混合物“T3-T6”组场所用。
