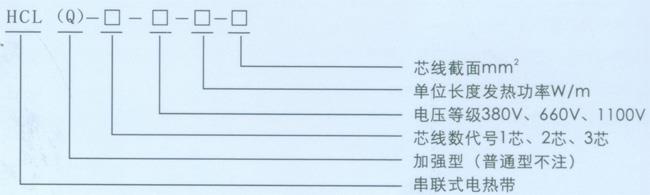

1、产品型号
例：HCL-A-660-30-3000表示电压为660V，A型结构每米功率为30W，总长为3000M的串联式恒功率电热带。
HCL(Q)-B-380-40-800表示电压为380V，B型结构，每米功率为40W，总长为800M的加强型串联式恒功率电热带。

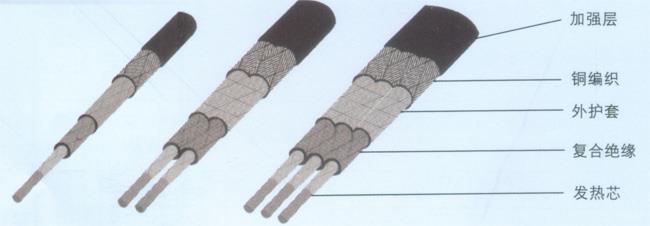

2、产品外形结构
3、产品规格及主要技术指标见下表
型号规格 | 芯线结构 | 公称截面mm² | 20阻值Ω/KM |
HCL1,2,3(Q)-J3-1.5 | 19×0.32/Ф1.60 | 1.5 | 12.70 |
HCL1,2,3(Q)-J3-2.0 | 19×0.37/Ф1.85 | 2.0 | 9.50 |
HCL1,2,3(Q)-J3-2.5 | 19×0.42/Ф2.10 | 2.5 | 7.43 |
HCL1,2,3(Q)-J3-3.0 | 19×0.42/Ф2.25 | 3 | 6.53 |
HCL1,2,3(Q)-J3-4.0 | 19×0.42/Ф2.60 | 4 | 4.88 |
4、工作原理
根据焦耳定律可知，电流通过导体不断的放出能量，形成一条连续的、发热均匀的电伴热带。
5、结构形式
A型结构为有三根独立的相同功率，相同长度电热带联合组成。
B型结构为三根互相绝缘并列组合在一起的电热带。
HCL型串联式恒功率电热带的绝缘护套及外绝缘护套均为F46或F4，发热芯为特种发热器材，加强铜编织外防套内绝缘护套发热芯。
6、安装说明
（1）施放电热带时不应在地面拖拉。
（2）电热带安装时碰到锐利的边棱时须把锐角磨光或用铝胶带衬垫，以防绝缘层划破。
（3）电热带弯曲安装时其弯曲半径不应小于其厚度的五倍。
（4）电热带安装时用铝胶带粘贴，一则增加散热面，有利于热传导，二则方便安装。敷设后，每隔50-80厘米用固定胶带径向固定。
（5）串联式恒功率电热带一般均按管线实际长度设计，因此安装时应严格按设计长度安装，过长或过短均影响功率，因此不允许任意剪切。
（6）串联式电热带安装时按Y接线，为避免三相电流误差，故在末端需接地。
（7）电热带控制柜应有过载、短路、漏电保护及控制装置，以保证使用质量。
（8）电热带埋地或周围有腐蚀性气体则应使用加强型。
